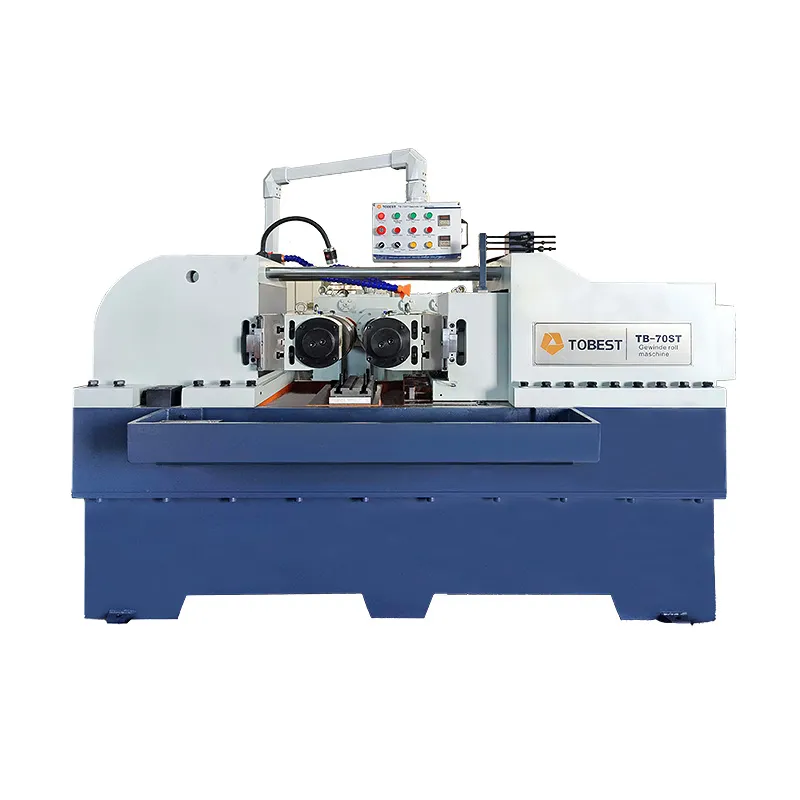

TB-70ST
TB-70S滾絲機特點：
1：機床主軸采用雙列滾針軸承及圓柱滾子軸承的結合，保證主軸的精度和剛度要求
2：主軸的傳動系統采用挂輪控制和蝸輪蝸杆傳動實現大扭矩傳動，傳動平穩、變速方便
3：機床液壓系統采用疊加閥，進刀平穩，外形美觀，性能穩定
4：機床控制系統可方便的選擇手動、半自動、自動三種方式，調整工作時間采用新型撥碼數顯直接控制滾制時間和間歇時間
5：機台結構剛性強，出力大
1：機床主軸采用雙列滾針軸承及圓柱滾子軸承的結合，保證主軸的精度和剛度要求
2：主軸的傳動系統采用挂輪控制和蝸輪蝸杆傳動實現大扭矩傳動，傳動平穩、變速方便
3：機床液壓系統采用疊加閥，進刀平穩，外形美觀，性能穩定
4：機床控制系統可方便的選擇手動、半自動、自動三種方式，調整工作時間采用新型撥碼數顯直接控制滾制時間和間歇時間
5：機台結構剛性強，出力大
描述
| 加工外徑 | Diameter for the threads rolled | φ15-φ80mm | |
| 加工節距 | Range of pitch rolled | 1.0-10.0P | |
| 加工長度 | Max.length of thread rolled | 定滾/通滾不限制 | |
| 主軸速度 | Spindle speed | 14/22/36/55 r/pm | |
| 牙輪外徑 | Outside diameter of rolling die | φ200-φ275mm | |
| 牙輪内孔(鍵槽) | Inside diameter of rolling die(keyway) | φ100mm | |
| 牙輪厚度 | Thickness of rolling die | 240 mm | |
| 機床台面到主軸中心高度 | Height from machine base to the spindle center | 245mm | |
| 兩滾輪軸中心可調最小最大距離 | Center distance between two spindles | 250-450mm | |
| 地面到主軸中心距離 | Distance from the floor to the spindle center | 1100mm | |
| 主電機 | Main power motor | 22KW | |
| 液壓電機 | Hydraulic motor | 3.75KW | |
| 最大壓力 | Max rolling pressure | 80T(14MPa) | |
| 電壓 | Supply voltage | 380V 3P 50Hz | |
| 重量 | Weight(reference) | 9700(KG) | |
| 包裝尺寸 | Package Dimension(L*W*H) | 2840*3240*1870 mm | |
| 機器尺寸 | Dimension(L*W*H) | 2800*3000*1700 mm | |
